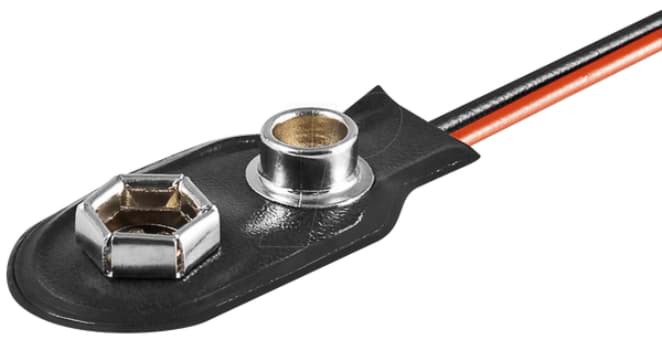

Der Bausatz kann mit 4,5 Volt bis 9 Volt betrieben werden. Die Stromquelle liegt nicht bei !
Thema

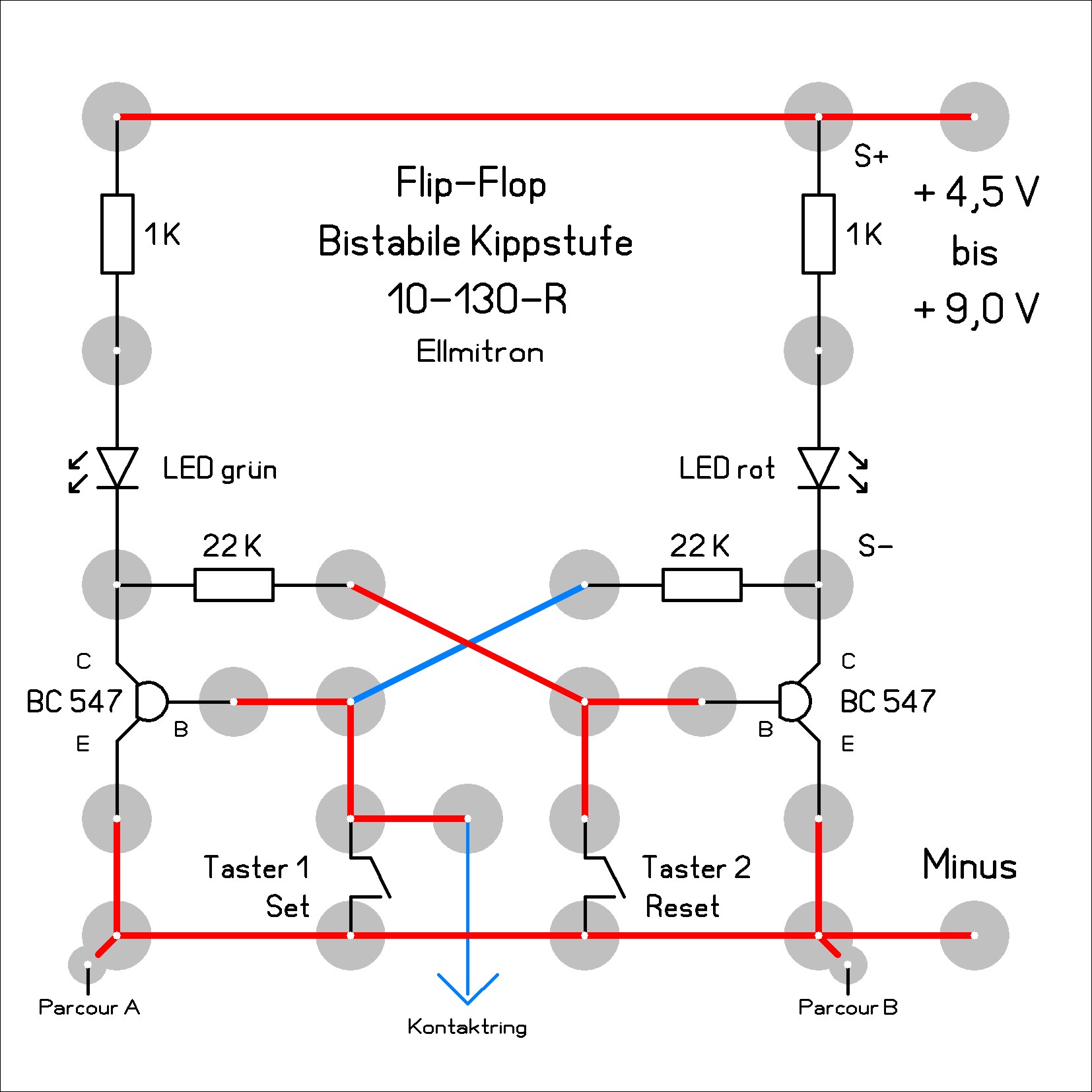

Die bistabile Kippstufe oder Flip-Flop (genauer
RS-Flip-Flop) ist eine digitale Elektronikschaltung und bildet die Grundlage
für digitale Technik. Diese Schaltung kennt, anders als bei analogen
Schaltungen nur zwei Zustände. Entweder ist der linke Transistor (und damit
LED-grün) geschaltet oder der rechte Transistor (und damit LED-rot). Geschaltet
wird durch die beiden Taster, welche die Schaltung in den einen oder anderen
Zustand schalten. Der rechte Transistor schaltet, wenn Taster-1 (Set) gedrückt
wird, der linke Transistor schaltet, wenn Taster 2 (Reset) gedrückt wird.
Die beiden Zustände bleiben solange gespeichert, bis ein
erneuter Tastendruck erfolgt. Die Zustände "Reset" und
"Set" haben den Namen RS-Flip-Flop (Reset-Set-Flip-Flop) geprägt.
Möglichkeiten
Das
Flip-Flop hat also ein Gedächtnis und kann kurzfristige Ereignisse
(Tastendruck) dauerhaft speichern. In diesem Bausatz bauen wir erst einmal die
RS-Flip-Flop-Schaltung, überprüfen, ob es sich die Zustände "Set" und

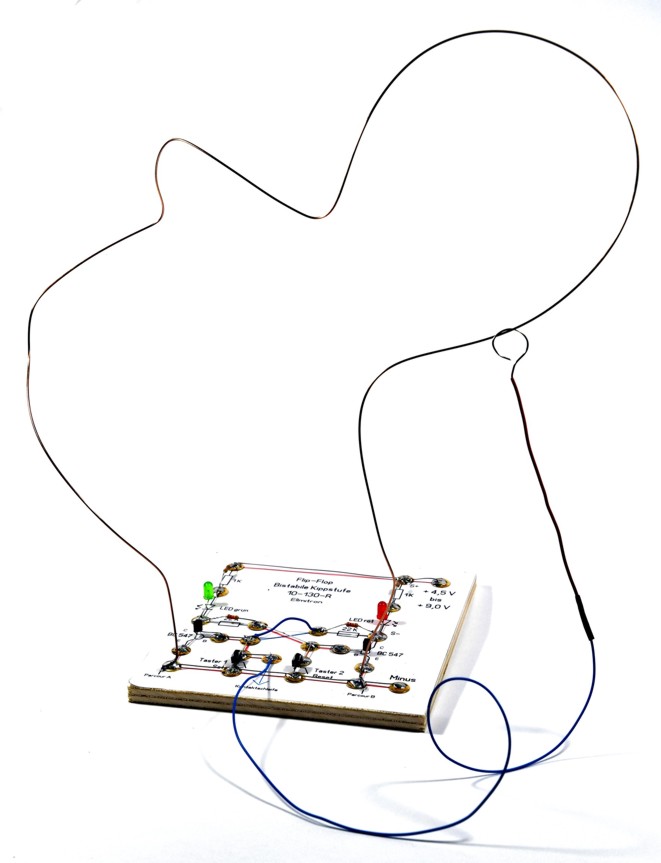

"Reset" merken kann und bauen dann ein Geschicklichkeitsspiel, bei
dem ein Kontaktring vom Punkt "A" zum Punkt
"B" geführt werden muss, ohne dass dabei der Parcoursdraht
berührt wird
Anleitung 10-130-R
